Herkunftsort: | China |
Markenname: | BELIEVE INDUSTRY |
Zertifizierung: | CE |
Modellnummer: | BELI-REIHE |
Preis: | USD 45,000 to 5,5000 / set |
---|---|
Verpackung Informationen: | Nackte Verpackung (bedeckter Plastikfilm der Rolle Oberfläche) |
Lieferzeit: | 60 bis 75 Tage |
Zahlungsbedingungen: | T / T, L / C |
Versorgungsmaterial-Fähigkeit: | 45 Sätze pro Viertel |
Anderer Name: | Metallrolle, die Maschine für c-Purlin und z-Purlin bildet | Maschinen-Eigenschaft: | Kann c produzieren und z-Profil justieren vorbei die Rollenrichtungen |
---|---|---|---|
Vorteil: | Automatisch justierbar für jedes Maß | Antrieb: | Durch Kette und Kettenrad |
Power Supply: | 380V, 50Hz, 3Ph | Maschinengarantie: | 24 Monate schließen Verschleißteile aus |
Markieren: | c&z Purlin,der Maschine bildet |
CZ100-300 CZ Purlin-Änderung über Rollforming-Linie mit automatischem justieren
Beschreibung
Die CZ-Purlinproduktionsmaschine kann Cee-Form produzieren und Zed-Form Purlins justieren vorbei die Richtungen der Rollen. Beide Seiten von Rollenständen sind in der Lage, sich durch den linearen Führer automatisch für die Rolle herein und heraus zu bewegen, die Purlins mit variablen Maßen von C100, von C150, von C200, von C250, von C300, von Z100, von Z150, von Z200, von Z250 und von Z300 bildet.
Arbeitsprozeß
Stahlspule, die auf dem decoiler lädt--Spulenabwickeln--materielles Planieren--vorlochende Löcher--vor-schneidend das Material in erforderliche Länge--rollen Sie die Formung in c- oder z-Form--geben Sie Endprodukte aus
Bearbeiten Sie Eigenschaften maschinell
Zeichnung und Maße
Modell | A | B | C | L | T: 1.5mm | T: 3.0mm |
C100 | 100 | 50 | 20 | 40-220 | 228 | 222 |
C150 | 150 | 50 | 20 | 40-220 | 278 | 272 |
C200 | 200 | 85 | 20 | 98-220 | 398 | 392 |
C250 | 250 | 85 | 20 | 148-220 | 448 | 442 |
C300 | 300 | 85 | 20 | 198-220 | 498 | 492 |
Z100 | 100 | 54 | 20 | 40-220 | 240 | 236 |
Z150 | 150 | 54 | 20 | 40-220 | 290 | 286 |
Z200 | 200 | 74 | 20 | 80-220 | 380 | 376 |
Z250 | 250 | 74 | 20 | 130-220 | 430 | 426 |
Z300 | 300 | 74 | 20 | 180-220 | 480 | 476 |
Technische hauptsächlichspezifikationen
1. Material kann sein die gebildete Rolle: Kohlenstoffstahlspulen, galvanisierte Stahlspulen
2. Materielle Stärke: 1.5mm bis 3.0mm
3. Materialfestigkeit: 235Mpa zu 345Mpa
4. Kontrollsystem: Plc-Kontrollsystem
5. Antrieb: über Kette und Kettenrad
6. Rollen-Stationen: 20 Stationen entsprechend spezifischen Profilen
7. Formung von Energie: 15kw
8. Formung von Geschwindigkeit: 12-15m/min; Leitungsgeschwindigkeit ist ca. 6-8m/min
9. Hydraulische Kraft: 7.5kw
10. Größe justieren Energie: 1.5kw * 2

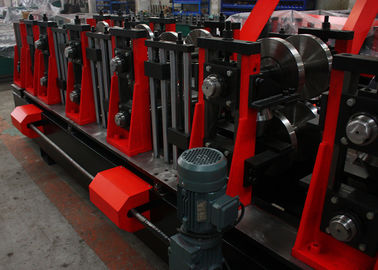

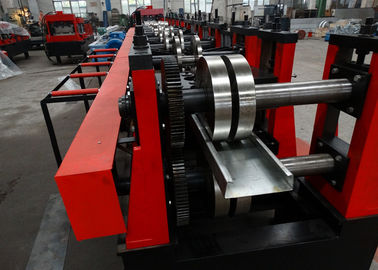

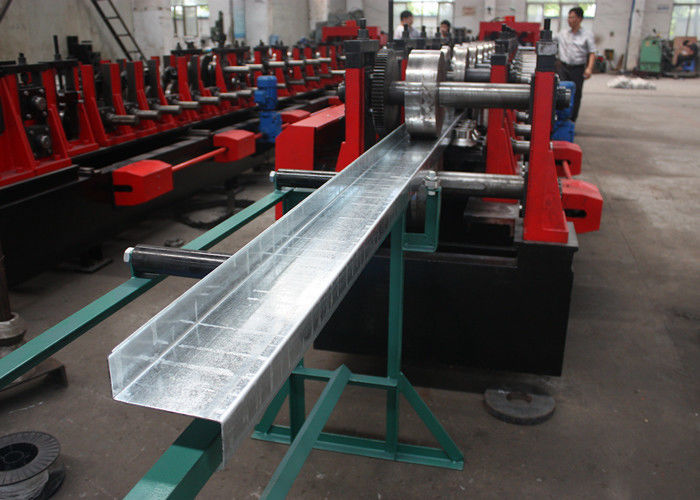

Plan und ausführliche Bilder der CZ-Purlin Rollforming-Linie
