Thrie - Strahln-Profil-Landstraßen-Leitschienen-Rolle, die Maschine, Leitplanken-Rolle ehemalig bildet

Getriebe-Antriebs-Landstraßen-Leitplanke Rollformer für Thrie-Strahln-Profil

  Beschreibung

Diese Maschine ist für das Produzieren von Thriestrahlnprofillandstraßen-Leitschienenplatten verfügbar. Hauptmaterial kann die ehemalige Rolle sein sind 2,0 bis 3.0mm galvanisierte Stahlspulen und der Edelstahl, etc., die Geschwindigkeit bilden, ist um 12-15m/min und Leitungsgeschwindigkeit ist ungefähres 8m/min mit dem Lochen und dem Schnitt.

Maschinen-Eigenschaften

• Mit PLC-Kontrollsystem

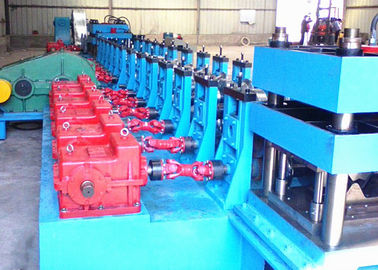

• Elektrisch gefahren über Getriebe
• H-bea steht Stahl geschweißte Maschinenbasis mit Roheisenrolle
• Die Formung von Geschwindigkeit kann 12-15m/min erreichen
• Vollwellen 40Cr mit 110mm Durchmesser

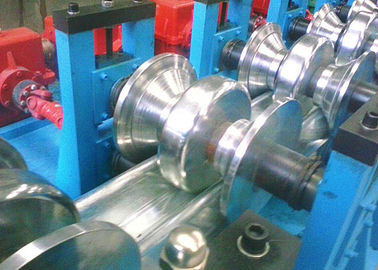

• Rollen GCr15 gehen unter Vakuumwärmebehandlung und mit Chrome überzogen

  Hauptspezifikation

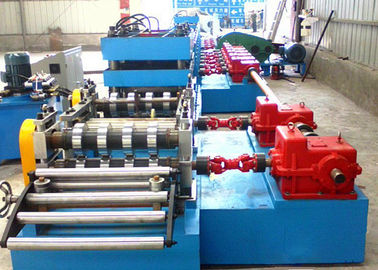

  Hauptkomponenten und ganze Linie Plan

1. 5Ton Uncoiler: für das Halten und das Abwickeln der Spule

2. Eintritts-Führer: vermeiden Sie materielle Abweichung

3. Planierer: stellen Sie gute Flachheit des Materials, bevor Sie lochen sicher und rollen Sie die Formung

4. Stanzeinheit: lochende Löcher auf der Leitschienenplatte wie erforderlich

5. Rollformer: Rollenform das Blatt in erforderliches Profil

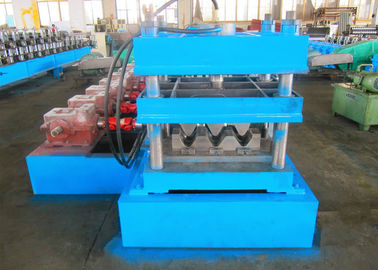

6. Schnitt: schneiden Sie gebildete Leitschienenplatten in bestimmte Länge

7. Lassen Sie heraus Tabelle laufen: empfangen Sie Endprodukt, wenn sie die Schneidvorrichtung herausnimmt, um unten, zu fallen zu vermeiden

8. Kontrollsystem: Plc-Kontrollsystem

9. Hydraulische Station: Angebotenergie für das Lochen und den Schnitt

Arbeitsprozess: abwickelnde Stahlspule--Fütterung und Führen--Planieren--Lochen--Rollenformung--Schnitt--Endprodukt

  Endprodukt der Thrie-Strahln-Leitschienen-Platte
