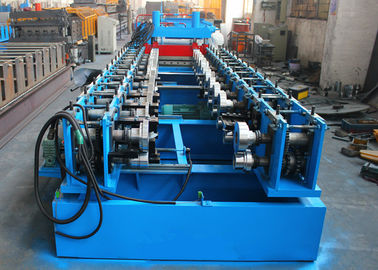

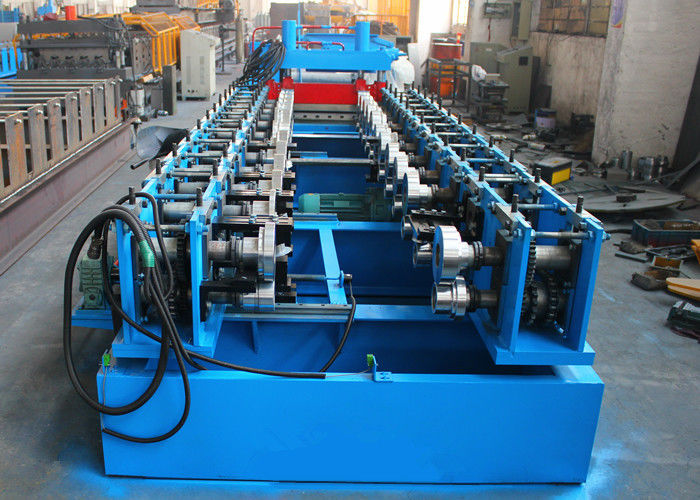

Automatisch justieren Sie die Rollen-Fensterladen-Tür-Rolle, die Maschine, Tür-Platten bildet, kaltwalzen ehemaliges

Automatisch justieren Sie kaltwalzen die Formung der Maschine für Stahltür-Platten

Beschreibung

Diese Maschine wird benutzt, um kundengebundene Profiltürplatten mit galvanisierten Stahlspulen zu produzieren. Eine Seite der Rollenstände kann sich als Ganzes bewegen, um verschiedene Größen von Türplatten zu justieren. Hauptprozeß dieser Maschine ist das Decoiling und führt, die Klemmrolle, die, hydraulisches vores-schneidend, die Rolle einzieht, die, das Endprodukt sich bildet, das heraus laufen gelassen wird.

Hauptkomponenten:

a. 5Ton manuelles Decoiler .................................................................................. 1 Einheit

b. Lenkvorrichtung ............................................................................................ 1 Einheit

c. Klemmrollenfütterungsgerät .............................................................................. 1 Einheit

d. Hydraulische Schneidvorrichtung .............................................................................. 1 Einheit

e. Rolle, die Maschine ................................................................................... 1 Einheit bildet

f. Produkt-Support-Tabelle ................................................................................... 2 Einheiten

g. Plc-Kontrollsystem ...................................................................................... 1 Einheit

h. Hydraulische Station ........................................................................................... 1 Einheit

Technische hauptsächlichparameter:

1. Anwendbare Materialien: galvanisierte Stahlspulen

2. Materielle Stärke: 1,0 bis 1.2mm

3. Formstationen: 18 Stationen

4. Hauptleistungsstärke: 7.5kw für die Rollenformung

5. Formung von Geschwindigkeit: 10-20m/min

6. Wellendurchmesser: 65mm

7. Wellenmaterial: 40Cr, HB220-260

8. Rollenmaterial: Stahl 45# mit Wärmebehandlung und Chrom überzog mehr als starke 0.05mm

9. Hydraulische Kraft: 5.5kw für den Schnitt

10. Ausschnitttoleranz: ±1.5mm

11. Ausschnittart: hydraulischer Formausschnitt, vor-schneidend (Ausschnitt vor der Rolle, die Maschine bildet)

12. Ausschnittblattmaterial: Cr12Mov, HRC58-62

13. Getriebe: 1,2" einkettiges Getriebe (gefahren)

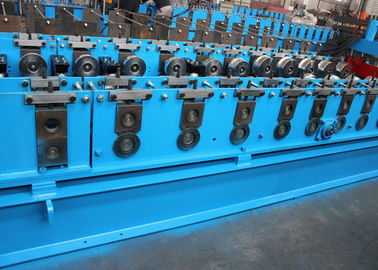

14. Seite justieren: automatisch justieren Sie, eine Seite von Rollenständen sich bewegen als Ganzes durch linearen Führer

15. Justieren Sie Energie: 1.5kw für die Größenjustage
