2 in 1 Blechtafel-Rolle, die Maschine für Fliesen-Effekt-Dach-Platte und trapezoides Blatt bildet

Doppelschicht-Rolle, die Maschine bildet

Die Doppelschichtrolle, die Maschine bildet, hat zwei Sätze Rolle Einheiten bildend, und jede Schicht läuft einzeln, um ein anderes Blatt für Dach- oder Wandumhüllung zu produzieren. Glauben Sie, dass Industry Company Doppelschichtrollengestalter für gewölbte Dach-/Wandblätter, trapezoides (Rippenprofil, Kastenprofil) Dach/Wandblätter, Flieseneffektdachplatten, etc. anbietet.

2 in 1 Blechtafel-Rolle, die Maschine für Fliesen-Effekt-Dach-Platte und trapezoides Blatt bildet

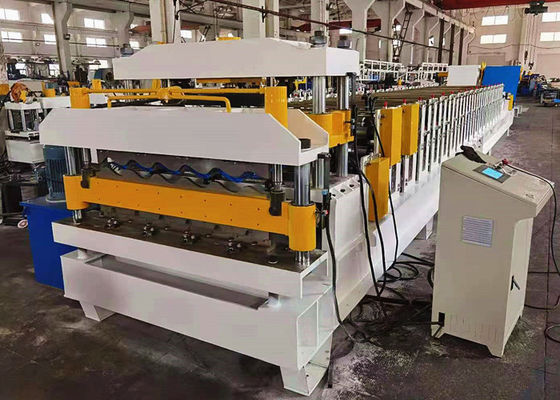

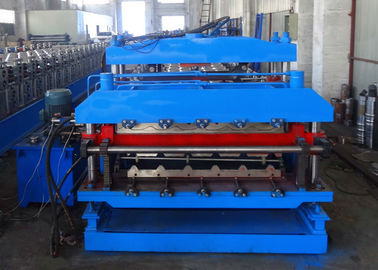

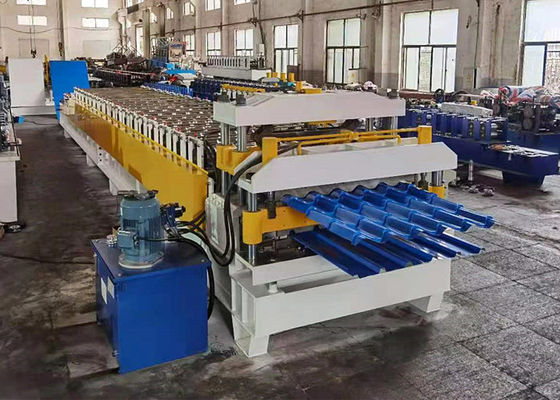

Diese 2 in 1 Blechtafelmaschine hat 2 Schichten. Oberschicht ist entworfen, um Flieseneffekt-Dachplatten und unter Schicht zu produzieren, um die trapezoiden Blätter zu produzieren, die für Dach und Wandumhüllung benutzt werden. Die Rolle zwei, die Schichten bildet, die Maschinenbasis, den Elektromotor und das hydraulische Schnittsystem zu teilen.

Hauptkomponenten der Blechtafel-Rolle, die Linie bildet

Hauptkomponenten:

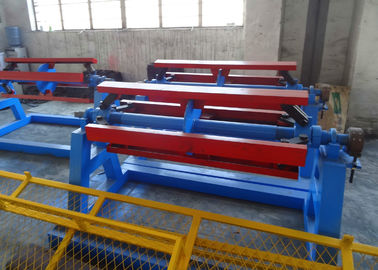

5 Ton Uncoiler, Fütterungsführer, Rolle, die Einheit, hydraulische stempelnde Einheit bildet (für Flieseneffektplatten), hydraulisches Ausschnittsystem, Tabelle sammelnd

Funktions-Fluss:

Umwickeln Sie das Abwickeln -- Fütterung und Führen -- Rollenformung -- Stempeln -- Schnitt zur Länge -- Endproduktsammeln

Als nur Referenz

Die wichtigsten technischen Spezifikationen

Decoiler

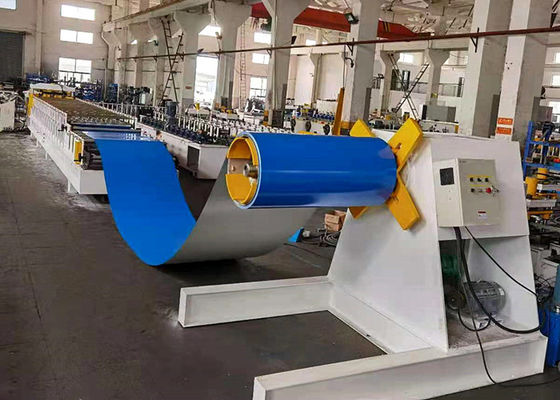

5 Ton Hydraulic Decoiler

1. Decoiler-Kapazität: 5000kgs (decoilerand 6Ton ist 8Ton decoiler optional)

2. Decoiler-Art: elektrische Fütterung 4kw; hydraulische Erweiterung 3kw und Spannen (Mechaniker/manuelles decoiler ist optional)

3. Spule Innner-Durchmesser: 450mm - 520mm

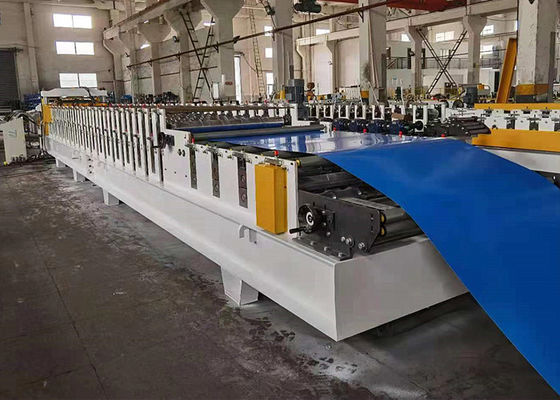

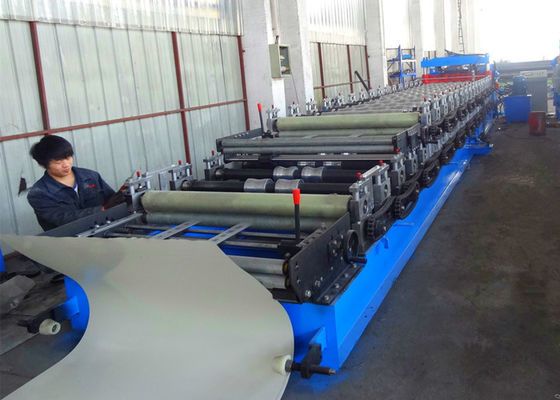

Hauptrolle, die Einheit bildet

1. Rollenstationen:

* Oberschicht: 16 Stationen für Fliesenprofil;

* unter Schicht: 20 Stationen für einfaches Überdachungsprofil

2. Netzspannung: 5.5KW für die Rollenformung

3. Material von Rollen: Stahl No.45, chromiert mit 0.05mm Stärke

4. Wellen-Material: 75mm im Durchmesser; 40Cr mit der Wärmebehandlung, chromiert mit 0.05mm Stärke

5. Antrieb und Getriebe: elektrisch Motorantrieb mit Kettengetriebe

6. Rolle, die Geschwindigkeit bildet: 15m/min (nicht einschließlich das Stempeln u. den Schnitt)

7. Kontrollsystem: Plc-Kontrollsystem (Siemens, Panasonic und andere berühmte Marke ist optional)

Hydraulische stempelnde u. Schnitteinheit

1. Hydraulische Kraft: 7.5kw für das Stempeln von von Fliesenschritten und -ausschnitt

2. Material des Ausschnittblattes: Cr12 Bewegungen, HRC58-62

3. Schnitt der Art: hydraulischer angetriebener Ausschnitt; hören Sie auf zu schneiden

4. Schnitt zur Länge: wie erforderlich funktioniert über Touch Screen

Endprodukte als Referenz

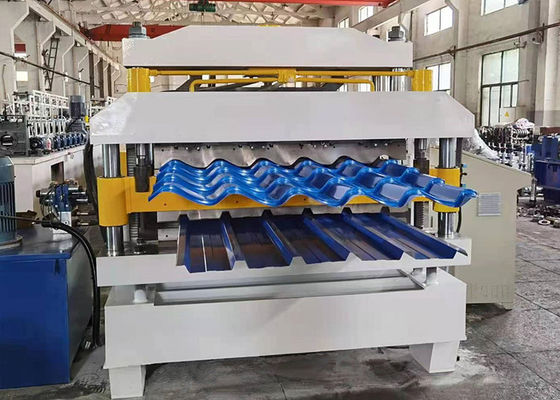

Fliesen-Effekt-Platten                                                                                                    Dach-u. Wand-Blatt

Wenn Sie ausführliche technische Daten benötigen, informieren Sie uns bitte mehr über Ihre requirments.
