Automatischer Größen-Anpassungs-Hutstumpen-Solarabschnitt-Rolle, die Maschine bildet

Automatischer Größen-Anpassungs-Hutstumpen-Solarabschnitt-Rolle, die Maschine bildet

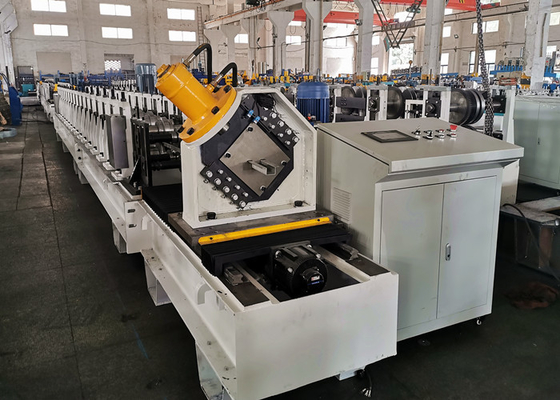

GLAUBEN Sie, DASS INDUSTRY COMPANY die verschiedene Rolle hat, die Maschinenlösungen für das Produzieren von Stahlsolarspreizeabschnitten bildet. Diese Solarkanalmaschine ist vollautomatisch, die Spitzenhutstumpen-Solarabschnitte produzieren kann. Mit verbessertem Entwurf können verschiedene Größen in einer Maschine durch eine Gruppe Rollen gemacht werden. Und es ist einfach, die erforderliche Größe durch den Touch Screen einzustellen, dann stellt die Maschine automatisch auf das Produzieren jeder Solarabschnittgröße ein.

Arbeitsablauf-Flussdiagramm und Hauptkomponenten der Solarabschnitt-Rolle, die Linie bildet

1. Arbeitsablauf: decoiling - planierend - Servofütterungsu. lochendes - Rollenformung - Geraderichten - Ausschnitt - des Sammelns

2. Ganze Fertigungsstraße besteht aus decoiler hauptsächlich 3Ton u. Planierer, hydraulische Stanzeinheit u. Servozufuhr, die Rolle, die Maschine, Strecker, Servospurhaltungsabkürzung, Durchbruchtabelle, elektrisches Kontrollsystem, Getriebekraftübertragungssystem und -Hydrauliksystem, etc. bildet.

Technische hauptsächlichparameter

1. Decoiler-Belastbarkeit: 3000kgs

2. Abwickelnart: hydraulische Expansion und Spannung; unpowered Abwickeln

3. Lochende Art: hydraulisches Lochen und Stempeln basiert auf den Profilen der Kunden

4. Material von lochenden Formen: Cr12 Bewegungen, HRC58-62

5. Servozufuhr: zu hohe Präzision des lochenden Standorts sicherstellen

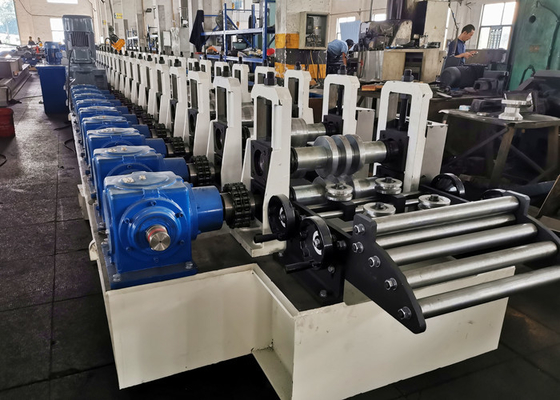

6. Rolle, die Schritte bildet: 18 Schritte mit einigen zusätzlichen Seitenrollen

7. Dirve und Getriebe: elektrischer Motorantrieb über Getriebe und Kette

8. Material von Rollen: GCr15, HRC58-62, chromierte

9. Material von Wellen: hohe Qualität 40Cr, HB220-260

10. Energie für die Rollenformung: 15KW

11. Energie für Netz-Breiten-Anpassung: 1.5KW

12. Energie für Flansch-Höhenverstellung: 0.75KW * 2

13. Leitungsgeschwindigkeit: 0-20m/min

14. Schnitt der Art: aufspürender Servomotor, hydraulische Blattabkürzung

15. Servoleistungsstärke: Servomotor 2.9KW YASKAWA

16. Zerspanungsleistung: 7.5KW

Wenn Sie mehr Maschineninformationen benötigen, treten Sie mit uns bitte in Verbindung.
