| Herkunftsort: | China |
| Markenname: | BELIEVE INDUSTRY |
| Zertifizierung: | CE |
| Modellnummer: | BELI-SPEICHER-REIHE |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | USD 40,000-50,000 PER SET |
| Verpackung Informationen: | Nacktes verpackendes Innere des Behälters mit dem Stahldraht befestigt |
| Lieferzeit: | 90 Werktage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 45 Sätze pro Viertel |
| Maschinenname: | Stahlc-Abschnitt-Art Hohlkasten-Fertigungsstraße | Anwendung: | Für das Produzieren von Stahlc-formstrahlen und das Säumen in einen Hohlkasten |
|---|---|---|---|
| Kontrollsystem: | Plc-Kontrollsystem | Ansteuersystem: | Elektrisch Kettenansteuersystem |
| Maschinen-Garantie: | 24 Monate für normalen Gebrauch | Kundendienst: | Wir vereinbaren Techniker zur Fabrik des Kunden, nachdem Maschine ankommen |

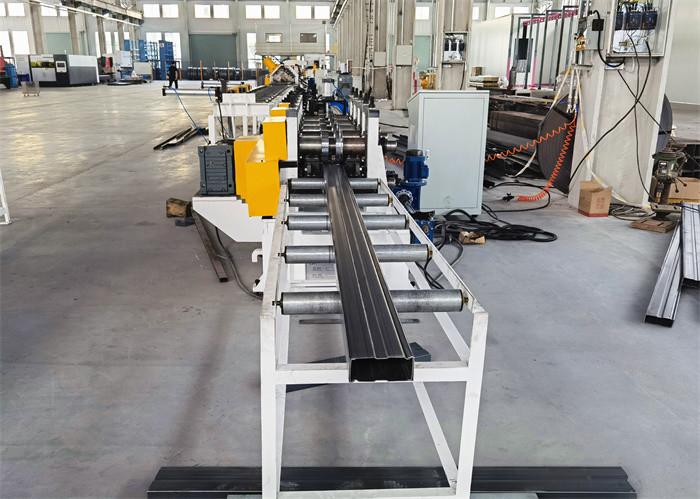

C-Abschnitt Art Magazin-Strahln-Rolle, die Maschine bildet und Maschine säumt
Diese Kastennahtfertigungsstraße schließt hauptsächlich zwei Teile, die C-Abschnittstrahlnrolle, welche die Maschine und Hohlkasten säumen Maschine bildet. Die C-Abschnittstrahlnrolle, die Maschine bildet, gewohnt zu, c-Abschnitte zu produzieren, die auf Profilzeichnung und -maßen des Kunden basieren. Und die säumende Maschine wird benutzt, um 2 getrennte c-Abschnitte in einen Hohlkasten zu machen.
Von der Spule zu einem Hohlkasten, läuft es die Spule durch, die sich abwickelt (das Decoiling/abwickelend) und einzieht und führend, planierend, rollen Sie die Umformung, den Schnitt und das Säumen. Und dieses Video zeigt offenbar den ganzen Prozess des C-Abschnittstrahls bildend und Hohlkastensäumen.
Diese C-Abschnittart Hohlkasten ist im Lagerspeicher-Rackingsystem weitverbreitet. Wir haben eine andere Hohlkastenmaschine für das Produzieren der selbst-gesäumten (selbst-verschlossenen) Art Hohlkästen. Wenn die Vorteile des Rohstoffs gespart sind und höherer Produktivität die preiswerteres aber auch die gute Kapazität bedeutet, interessiert die selbst-gesäumte Art die Hohlkastenrolle, die Maschine bildet auch, viele Kunden.
C-Abschnitt Art Hohlkasten-Profil-Zeichnung
Materielle Stärke: 1.0mm -2.0mm
Hohlkastenhöhe: 40mm; 50mm
Hohlkastenbreite: 80mm; 90mm; 100mm; 110mm; 120mm; 130mm; 140mm; 150mm; 160mm oder wie erforderlich
Maschinen-Komponenten und Spezifikationen der Hohlkasten-Fertigungsstraße
| Maschinen-Komponenten | Einzelspezifikationen | ||
| Decoiler |
Decoiler-Art
|
* elektrisches decoiler * elektrisches Decoiling * manueller lösender und spannender Dorn |
* hydraulisches decoiler mit dem elektrischen Decoiling und hydraulische Lockerung u. Spannen (optional) |
| Belastbarkeit | * 5000kgs | ||
| Planieren des Gerätes | Entwurf |
* 9 rollen Planierer auf der Maschine * herauf 4 Rollen und hinunter 5 Rollen |
* unabhängiger Entwurf mit dem Servomotor, der einzieht für die hohe Geschwindigkeit und Produktivität (optional) |
| Material der Rollen | * 40Cr | ||
| Durchmesser der Rollen | * 55mm | ||
| Vores-schneidend Gerät | Funktion |
* schneiden Sie leicht das Blatt, wenn Änderung umwickelt * es gibt auch einen Kodierer, der gesetzt wird, um die Länge des letzten Blattes zu messen, um Material zu sparen |
|
| Schnitt der Art | * hydraulischer Ausschnitt | ||
| Rolle, die Maschine bildet | Maschinenstruktur |
* Strahl der hohen Qualität H oder geschweißte Struktur U Strahl als Maschinenbasis; * Roheisenart Rollenstände * eine Seite der Rollenstände geschweißt auf Maschinenbasis * eine Seite der Rollenstände schraubte |
|
| Antrieb und Getriebe | * elektrisch Motorantrieb und Kettengetriebe | ||
| Formung von Schritten | * 18 Schritte | ||
| Formung von Geschwindigkeit | * 0-15m/min | ||
| Rollenmaterial | * GCr15, HRC58-62 | ||
| Wellenmaterial | * 40Cr; 80mm im Durchmesser | ||
| Netzspannung | * 15KW | ||
| Größenanpassungsenergie | * 1.5KW | ||
| Fliegende Schneidvorrichtung |
* Servomotor, der hydraulische Schnittart aufspürt |
||
| Förderer-Tabelle u. Umsatz-Gerät | Entwurf und Funktion |
* Stahlrohr und Winkeleisen geschweißter Rahmen mit zu übermitteln den Rollen * ein Luftzylinder wird auf dem Förderer ausgerüstet, der, um die Cs-setionstrahlen zum Umsatztabelle zu drücken tble ist * Luftzylinder auf der Umsatztabelle sind 45°, die gesetzt werden, um einen C-Abschnittstrahl umzudrehen, um andere für die Herstellung eines integrierten Hohlkastens zu bedecken |
|
| Säumen der Maschine |
Maschinenstruktur |
* der kombinierte Hohlkasten kommt die säumende Maschine, die zwei Teile wird cojoint fest mit großer Stärke. | |
| Formung von Schritten | * 5 Schritte | ||
| Energie | * 11KW | ||
Endprodukt als Referenz
Glauben Sie, dass Industry Company vollständige Auswahl von Maschinen für Lagerspeicher-Reihen hat:
* Speicheraufrechtes Gestell/-spalte rollen ehemaliges
* horizontale Hohlkasten-Rolle ehemalig
* Schritt-Strahln-Rolle ehemalig
* rollen abstützende Stange C Stützehemaliges
* Supermarkt-Regal-Platte rollen ehemaliges
* hintere Stützplatte rollen ehemaliges
* Strahln-und Clip-Schweißgerät
* Punktschweissen-Maschine
* ununterbrochenes Schweißgerät Lasers
