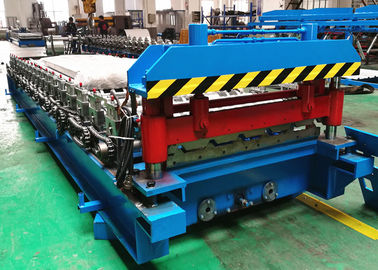

Farbstahldeckungs-Blatt-Rolle, die Maschine mit automatischem Stapler bildet

Farbstahldeckungs-Blatt-Rolle, die Maschine mit automatischem Stapler bildet



  Beschreibung

Glauben Sie Industrieentwurf und lassen Sie Metall Deckung die Rolle bedecken, die Maschine für trapezoide Profildeckungsblätter, gewölbte Deckungsblätter, Fliesenformdachplatten und alle Arten kundenspezifische Profile bildet. Diese Maschine produziert trapezoides Deckungsblatt mit 1220mm Fütterungsbreite entsprechend dem Profil der Kunden.



Wie üblich 0.3-0.8mm umwickelt starker galvanisierter Stahl und ppgi Spulen der milden Stärke von 235-345Mpa sind das Hauptmaterial, das für Metalldeckungsblätter benutzt wird. Während einige Überdachungsblattproduzenten auch 0.18-0.2mm starkes hochfestes Material benutzen.





  Maschinen-Komponenten der ganzen Rolle Linie bildend

• 5T hydraulisches Decoiler

>   Einarmige Art das decoiler, das für das Halten und das Abwickeln des maximalen Stahls 5000kg benutzt wird, umwickelt

>   3kw für decoiler Dornexpansion und -spannung

>   4kw für abwickelnde die Stahlspule

• Hauptrolle, die Maschine bildet

>   Manuelles vores-schneidend Gerät kann das Material für ändernde Spulen leicht schneiden

>   Materieller Eintrittsführer benutzt, um die Abweichung des Materials bei der Fütterung zu verhindern

>   18 Rollenformstationen mit Ketten-Antrieb 7.5kw

>   Extramaterielles Zurückdrängenseitengerät exquipped für den Schnitt und das Wickeln des Extramaterials

>   Hydraulische Schneidvorrichtung kann das Blatt in gewünschte Länge schneiden

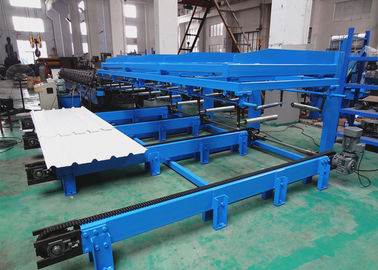

• Automatischer Stapler

>   6 der langen Rollewegmeter Art automatuc, das System stapelt

>   Motor 0.75kw für das Fahren

>   Pneumatisches Blatt lassen unten Rahmen fallen

• Elektrischer Schaltschrank

>   Panasonic PLC-Kontrollsystem

>   YASKAWA-Inverter

>   Omron-Kodierer

• Hydraulische Station

>   2 Sätze, 1 für decoiler Dornexpansion; 1 für den Schnitt

>   3kw für decoiler Dornexpansion und Spannung, 4kw für hydraulischen Ausschnitt zur Länge

>   Hydraulische Kraft ist nicht kleiner als 12MPa







  Endprodukt-Details

Metalldeckungs-Blatt 29-200-1000
1.	Ist-Breite	1000mm
2.	Fütterungsbreite/materielle Breite	1200mm
3.	Materielle Stärke	0.3-0.8mm
4.	Material Rolle sein gebildet	Farbstahl-Spulen, galvanisierte Stahl-Spulen
5.	Materialfestigkeit	234-345Mpa, Flussstahlspulen
6.	Anwendung	Verwendet als Deckungsumhüllungsblätter







  Mehr Bilder als Referenz
