Kassetten-Art Gestell-Rolle, die Maschinen-aufrechte Hochleistungsgestelle bildet, Gebrauch produzierend

Kassetten-Art aufrechtes Gestell kalte Rollforming-Ausrüstung mit Servofliegen-Abkürzung

  Beschreibung

Diese Maschine wird benutzt, um aufrechte Hochleistungsgestelle für Lagerracking und Fachsystem zu produzieren. Hauptmaterial kann die gebildete Rolle sein sind 1.5-2.5mm starke galvanisierte Stahlspulen und kaltgewalzte Stahlspulen.

Maschinen-Vorteile

• Kann Hochleistungsgestelle mit 1.5mm, 2.0mm, 2.5mm Stärke bilden mit variablen Breiten
• Eine Maschine für zwei Profile von aufrechten Gestellen durch das Ändern von ganzen Sätzen Formung von Rollen
• Die Kassettenart, die Rollen bildet, sind einfach, für das Ändern zu einem anderen Satz Rollen angehoben zu werden
• Mit hohem Ausschuss durch Schneidvorrichtung ohne Unterbrechung
• Niedriger Gratausschnitt und weniger Geräusche gemacht durch hydraulische Abkürzung

Angenommene Kassettenart Rollenstationen, diese Maschine kann für das Produzieren eines anderen Profils leicht geändert werden. 4 Rolle staions oder 6 Rollenstationen werden auf eine allgemeine Basis als Kassette, Benutzer müssen nur die Kassette anheben geschraubt, anstatt, jede Rollenstation beim Ändern auseinanderzubauen zu einer anderen Profilproduktion.

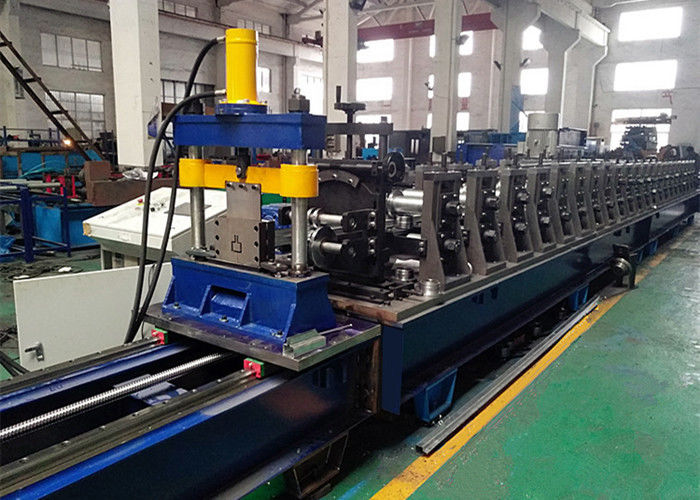

Ganzes Leitungsgeschwindigkeit kann bis 15m zu 20m/min mit einer Servofliegenabkürzung erreichen. Allgemeine Schneidvorrichtung ist der Halt, zum des Gerätes zu schneiden, wenn Durchschnitte, die, andere Teile der Maschine aufhören beim Schnitt zu bearbeiten. Wenn Kunden die Nachfrage von mit hohem Ausschuss der Produktion haben, schlagen wir eine Servofliegenabkürzung oder eine pneumatische Fliegenabkürzung vor.

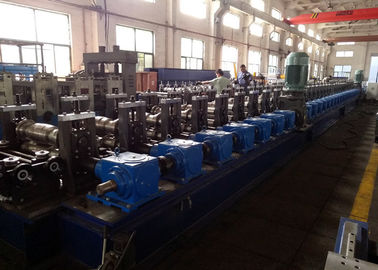

  Hauptkomponenten der ganzen aufrechten Gestell-Fertigungsstraße

  Technische hauptsächlichparameter

1. Gebildetes Material: 1.5mm, 2.0mm, 2.5mm starke galvanisierte Stahlspulen, kaltgewalzter Stahl umwickelt

2. Gebildete aufrechte Profile: 2 Profile hängen von der Zeichnung der Kunden ab

3. Ganzes Leitungsgeschwindigkeit: 15-20m/min

4. Rollenstationen: 22 Stationen

5. Hauptformungsenergie: 30kw

6. Antriebsbewegung: Getriebe-Antrieb

7. Ausschnittart: Servofliegenabkürzung; hydraulische Blattschneidvorrichtung

8. Servoleistungsstärke: 2.2kw

9. Energie für den Schnitt: 7.5kw

10. Kontrollsystem: Panasonic PLC-Kontrollsystem (Siemens PLC ist optional)

  Aufrechte Gestell-Profile als Referenz

  Mehr Maschinen-Bilder

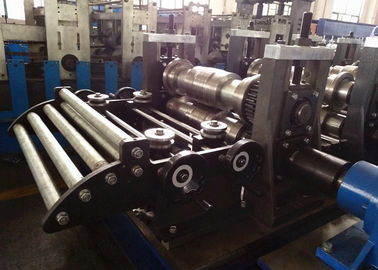

Rollen-Stations-Struktur--Kassetten-Art Rollen-Stationen/flößte Art
