Herkunftsort: | China |
Markenname: | BELIEVE INDUSTRY COMPANY |
Zertifizierung: | CE |
Modellnummer: | BELI-REIHE |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | USD 25,000 - USD 35,000 per set |
Verpackung Informationen: | Nackte Verpackung des Hauptmaschinenteils, elektrisches Kabinett und hydraulische Station werden mit |
Lieferzeit: | 55 bis 60 Tage |
Zahlungsbedingungen: | 30% TT als Vorauszahlung, 70% TT nach Geräteprüfung und nehmen vor Versand an |
Versorgungsmaterial-Fähigkeit: | 60 Sätze pro Viertel |
Funktion: | Verwendet, um Metalldachplatten zu produzieren | Control System: | PLC-Steuerung |
---|---|---|---|
Leitungsgeschwindigkeit: | 6-8m/min | Spulenmaterial: | Farbe Stahl-coils |
Materielle Stärke: | 0.3-0.8mm | Rollen-Stationen: | 17 Stationen |
Markieren: | Cold Roll Forming Machine,Roll Forming Equipment |

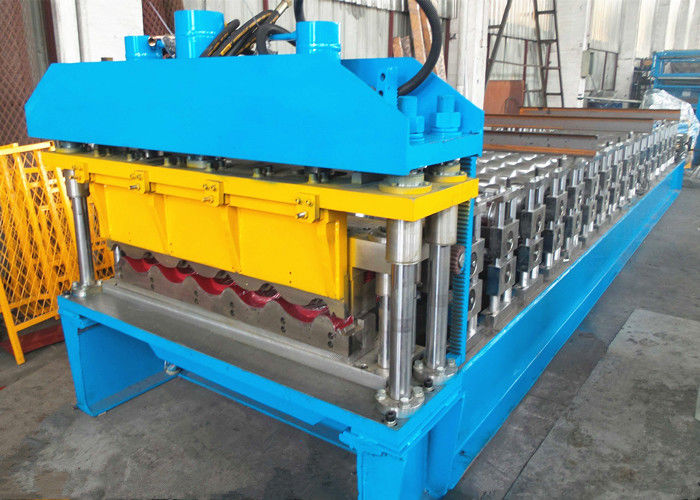

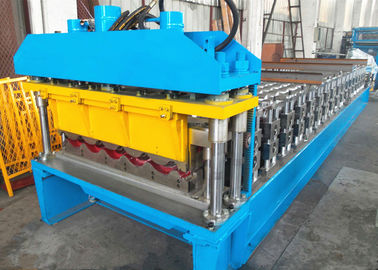

Metalldachplatte CNC-Rolle, die Maschine für 0.3-0.8mm Stärke bildet
Beschreibung
Gewohnt zu, Metallfliesenformdach-Fassadenelemente zu produzieren, ist diese Dachplatterolle, die Linie bildet, in hohem Grade automatische Kombination kaltwalzen zusammen umformen, lochende Presse, Schneiden und automatische Steuerungstechnik. Ganzes Leitungsgeschwindigkeit kann bis zu 6-8m/min. erreichen.
Gesteuert durch PLC-Kontrollsystem, ist diese Maschine von der hohen Automatisierung und von der einfachen Operation. Nur 1 oder 2 Arbeitskräfte können Verantwortung für die ganze Fertigungsstraße gut übernehmen. Benutzer müssen nur Produktionsquantität, Schneidlänge und andere erforderliche Daten bezüglich des Touch Screen eingeben, dann beginnt die Maschine, automatisch zu arbeiten.
Ganze Linie Arbeitsprozess und Hauptkomponenten
Bespulung auf dem decoiler--Spulenabwickeln--Teilnehmen am Fütterungsführer--Rolle, die zu erforderlichem Profil sich bildet--Drücken von Fliesenschritten--Schnitt zu gewünschter Länge--Endproduktertrag
Nein. | Hauptkomponenten | Quantität | |
1. | 5Ton Decoiler (manuelles oder hydraulisches man ist optional) | 1 Satz | |
2. | Rolle, die Maschine bildet | Eintritts-Fütterungsführer | 1 Satz |
Rollenformstationen | |||
Lochen und Schneidvorrichtung | |||
3. | Ertrag-Stütztabelle | 2 Sätze/3 Sätze | |
4. | Elektrischer Schaltschrank | 1 Satz | |
5. | Hydraulische Station | 1 Satz |
Maschinen-Vorteile
Seien Sie Übereinstimmung mit der Maßanforderung von den angebotenen Profilzeichnungskunden; fordern Sie Genauigkeit der Schneidlänge; gute Qualität der Endproduktoberfläche wie erforderlich.
Integrierter Entwurf des Lochens und des Schnitts der Einheit ersetzt ehemaligen Entwurf von zwei getrennten Teilen. Verbesserter Maschinenentwurf mit kompakter Anpassung schaut einfacher und elegent. Mit der Reduzierung der ganzen Maschinenlänge, wird die Bodenflächebeschäftigung verringert.
Strenge Qualität auf jedem Verfahren der Herstellung vom vorwählenden, verarbeitenden und Maschinenprüfung Rohstoff. Die manifacturing Maschine passen sich an nationalen Standard von kaltwalzen die Formung von Industrie an.
Wesentliche Information und technische Spezifikationen
Spulen-wesentliche Information | Spulen-Material | PPGI-Spulen, galvanisierte Stahlspulen |
Materielle Stärke | 0.3-0.8mm | |
Materielle Breite | 1250mm | |
Streckgrenze | 235-345Mpa | |
Decoiler/Uncoiler | Art | Hydraulisches decoiler |
Belastbarkeit | 5000kg | |
Erweiterungsstrecke | 480-520mm | |
Rolle, die Maschine bildet | Rollen-Stationen | 17 Stationen hängen vom spezifischen Profil ab |
Netzspannung | 7.5kw | |
Formung von Geschwindigkeit | 15m/min | |
Fahren Sie Bewegung | durch Ketten-Antrieb | |
Wellen-Material | 40Cr | |
Wellen-Durchmesser | 75mm | |
Rollen-Material | ASTM 1045 | |
Lochen und Schneidvorrichtung | Art | Hydraulisches Lochen und Schnitt |
Hydraulische Kraft | 7.5kw | |
Längen-Toleranz | ±0.5mm/10m | |
Längen-Messen | Kodierermessen | |
Elektrisches Kontrollsystem | PLC | Panasonic/Mitsubishi |
Frequenzumrichter | YASKAWA | |
Touch Screen | MGCS | |
Kodierer | Omron | |
Operations-Art | Touch Screen + Knopf |

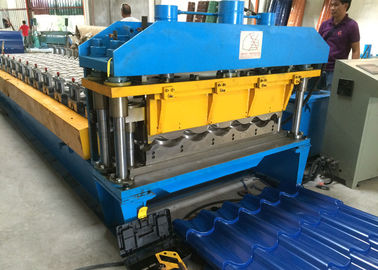

Profil-Zeichnung und Endprodukt-Probe
