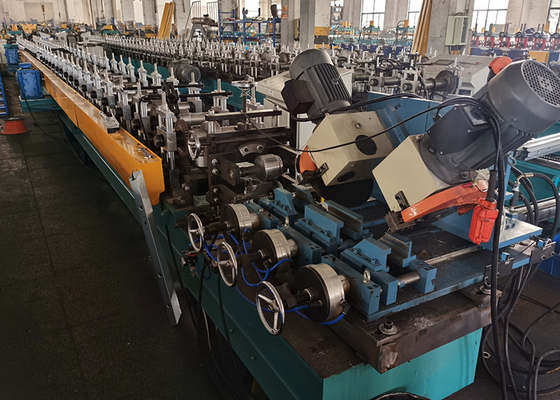

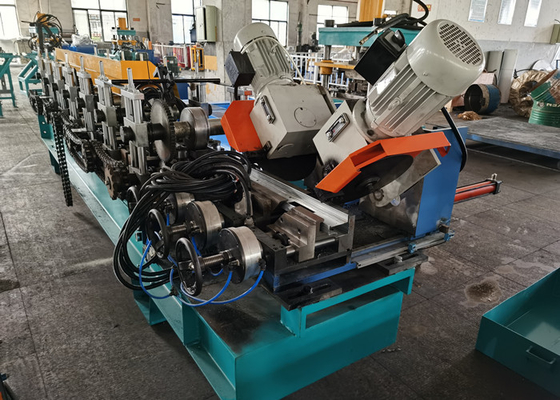

Kundengebundene Metallstahlfenster-Rahmen-Rolle, die Maschine mit 45 Grad-doppeltem Säge-Ausschnitt bildet

Metallstahlfenster-Rahmen-Rolle, die Maschine bildet





Kurze Einleitung



GLAUBEN Sie den Versorgungs-vollständigen Auswahlen INDUSTRY COMPANY der Metallrolle Maschinen für Stahltür- und Fensterrahmen bildend. Diese Rolle, die Maschine bildet, ist für das Produzieren von Stahlfensterrahmen mit kundenspezifischen Profilen bestimmt. Hauptmaterial sind galvanisierte Stahlspulen mit der 0.8mm bis 1.2mm Stärke.



Hauptkomponenten der Stahlfenster Rollforming-Linie



SN	Hauptteile	Beschreibung
1.	Hydraulisches Decoiler	Max. Loading: 4000kgs; , elektrisch abwickelnd hydraulisch festziehend und lösend
2.	Planieren der Einheit	4-roller, das, Rolle 7 planiert Art klemmt
3.	Servofütterungseinheit	Servomotor 2.2KW Yaskawa
4.	Vorlochende Einheit	Lochen entsprechend der Zeichnung vor der Rollenformung
5.	Hydraulische Station	Hydraulische Kraft 11KW für das Lochen, mit dem Ventilatorabkühlen und Akkumulator
6.	Rolle, die Einheit bildet	32-42 Rolle, die Schritte bildet. hängen Sie von der Profilzeichnung der Kunden und vom abschließenden Entwurf ab
7.	Schnitt der Einheit	45 Grad sahen den Schnitt, pneumatischen, das Profil drückend und sahen den Schnitt
8.	Plc-Kontrollsystem	Elektrische Komponenten der berühmten Marke: Panasonic PLC, Yaskawa-Frequenzumformer



Ganze Linie Plan und Arbeitsprozess



Arbeitsprozess: Decoiling--Planieren--Servofütterung--Führen--Vorlochen--Rollenformung--Säge-Ausschnitt--Laufen Sie heraus



Technische hauptsächlichparameter



1. Decoiler



1,1 Decoiler-Art: hydraulische Lockerung und Festziehen, elektrisches Abwickeln (Mechaniker decoiler ist optional)

1,2 Belastbarkeit: 4000kgs (gemäß der Anforderung der Kunden, haben wir decoiler 2Ton/3Ton/4Ton/5Ton)

1,3 Spule inneres Diamater: 450-540mm

1,4 Electric Power: 4KW

1,5 hydraulische Kraft: 3KW

1,6 Magnetventil: Peking Huade (berühmte Marke auch verfügbar)

1,7 Frequenzumsetzer: Yaskawa



2. Blatt-Planieren

2,1 Planieren der Art: Klemmrolle für die Fütterung, den Planierer mit 7 Rollen, Spitze 3 Rollen- und Rollenplanieren der Unterseite 4

2,2 Material des Planierens der Welle: 90mm Vollwellen

2,3 Durchmesser des Planierens der Welle: hohe Qualität 40Cr, mit Wärmebehandlung

2,4 Planieren von Energie: 3KW



3. Servozufuhr und Vorlochen

3,1 Servofütterungsenergie: 2kw

3,3 Servomotor: Yaskawa

3,4 lochende Art: Vierspalte, die Art drückt



3,5 lochende Energie: 11KW

3,6 Material der lochenden Form: Cr12Mov/SDK11, HRC58-62



4. Umformende und schneidene Rolle

4,1 Ansteuersystem: elektrischer Motorantrieb

4,2 Rolle, die Schritte bildet: 32-42 Schritte entsprechend den Profilen der Kunden

4,3 Material von Wellen: 40Cr mit Wärmebehandlung und dem Mildern

4,4 Durchmesser von Wellen: 70mm Vollwellen

4,5 Material von Rollen: GCr15, HRC58-62

4,6 Rolle, die Energie bildet: 15kw * 2

4,7 Maschinen-Struktur: Maschinenstahlbasis des Strahls der hohen Qualität H geschweißte, Gusseisenrollenstände weggelaufen auf die Maschinenbasis

4,8 kann Material sein die gebildete Rolle: 0.8-1.2mm Stärke walzte Stahlspulen/Blätter, galvanisierte Stahlspulen/Blätter kalt

4,9 Schneidlänge-Toleranz: +/-1.5mm

4,10 Schnitt der Art: 45 Grad sah den Schnitt

4,11 Kontrollsystem: Automatisches Kontrollsystem PLC

4,12 Frequenzumsetzer: YASKAWA

4,13 Operations-Platte: Touch Screen und Knopfart

4,14 ganzes Leitungsgeschwindigkeit: 3-5m/min einschließlich das Lochen und den Schnitt (wir haben Hochgeschwindigkeitsmaschinenentwurf entsprechend der Anforderung der Kunden)

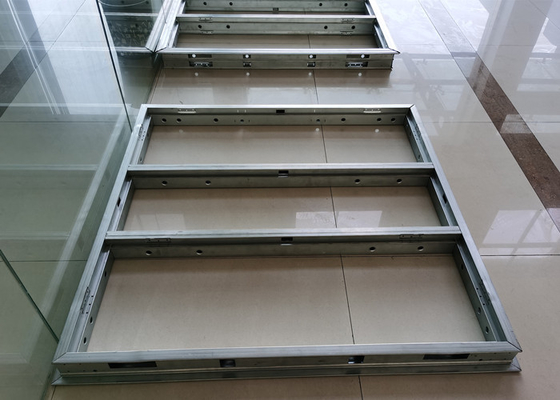

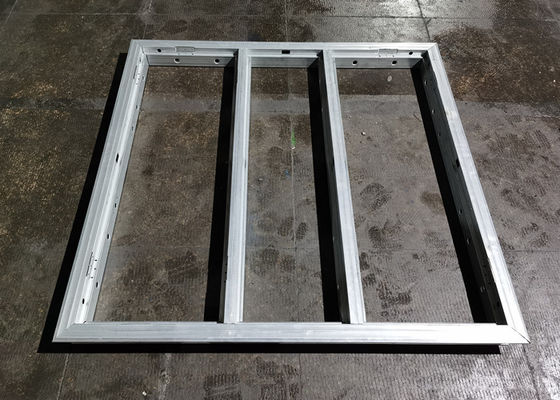

Mehr Bilder als Referenz





Wenn Sie mehr Informationen benötigen, treten Sie mit uns bitte direkt in Verbindung.
