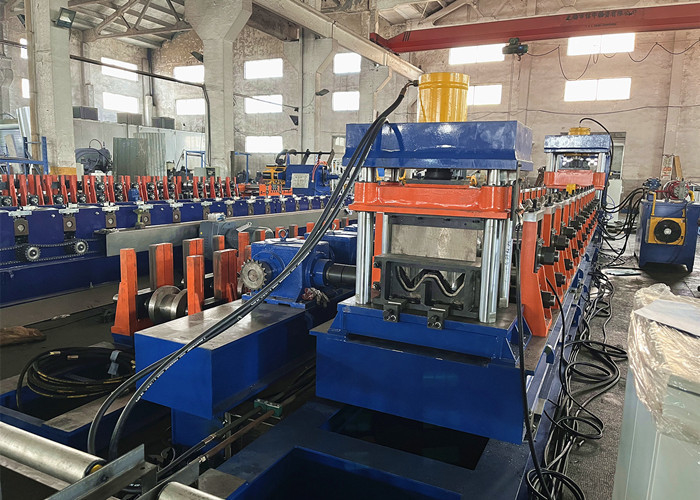

2 Wellen-u. 3 Wellen-Landstraßen-Leitschienen-Platten-Änderung über der Rolle, die Maschine bildet



W-Profil u. Thrie-Strahl Landstraßen-Leitschienen-Änderung über der Rolle, die Maschine bildet

Landstraßenleitschienen sind kaltwalzen die gebildeten Stahlerzeugnisse, die als die schützende Sperre für beide Straßen und Schnellstraßen benutzt werden. Es gibt hauptsächlich 2 Arten Leitschienen: Wellenleitschiene W profile/2 und Leitschiene der Welle thrie-beam/3. Wegen der verschiedenen Standards jedes Landes. es gibt irgendeinen Unterschied zwischen den Leitschienenentwürfen. Glauben Sie den maßgeschneiderten Maschinen Angebots Industry Company, die auf den ausführlichen Anforderungen der Benutzer basieren.



Diese higway Leitschienenmaschine w-Profils u. -strahls kann 2 Arten Landstraßenleitschienenplatten in einer Maschine produzieren. Und es ist schnell, über ein Profil zu ändern, das zu anderen verarbeitet. Hauptmaterial kann gerollt werden sind warm gewalzte Stahlspulen und galvanisierte Stahlspulen mit 1.5-3.0mm Stärke.





2 Wellen-u. 3 Wellen-Landstraßen-Leitschienen-Platte (Profile nur als Referenz)





Hauptkomponenten der Landstraßen-Leitschienen-Platten-Maschine

Nein.	Maschinen-Komponenten	Funktion	Quantität
1.	8 Ton Hydrauic Decoiler	Verwendet für die Unterstützung und das Abwickeln der Spulen	1
2.	Planierenu. Stanzeinheit	Vor der Rollenformung stellen Sie die Flachheit der Blätter und der Lochungen sicher	1
3.	Rolle, die Einheit bildet	Rolle bilden das Blatt in erforderliche Profile, 2 Sätze Rolle Rollen bildend	2
4.	Schnitt der Einheit	Schneiden Sie die gebildeten Leitschienen, die auf erforderlicher Länge basieren	1
5.	Lassen Sie heraus Tanle laufen	Unterstützung und die Endprodukte sammeln	2
6.	Elektrischer Schaltschrank	Plc-Kontrollsystem	1
7.	Hydraulische Station	Angebotenergie für das Lochen und den Schnitt	1





Maschinen-Arbeitsfluß: Spulenabwickeln --> einziehend u. führend --> planierend --> lochende Löcher --> Rollenformung --> Ausschnitt zur Länge --> Endproduktsammeln



Hauptmaschinen-technische Parameter

Decoilings-Einheit

1. Decoiler-Art: mechenical decoiler (manuelles decoiler); hydraulisches decoiler

2. Belastbarkeit: 5T, 6T, 8T

3. Max Coil Width: 600mm

4. Spulen-innerer Durchmesser: 450-530mm

5. Spulen-Außendurchmesser: Maximales 1200mm

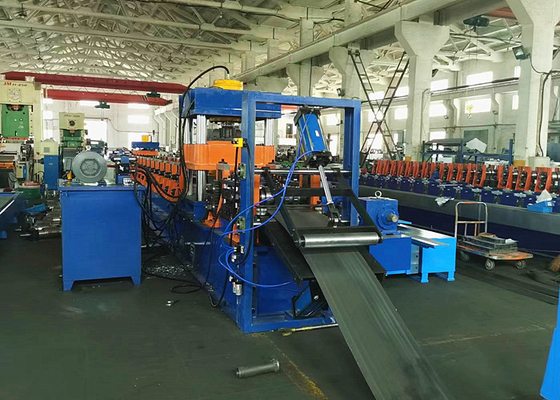

Planieren der Einheit u. der Stanzeinheit

Diese Landstraßenleitschienenfertigungsstraße nimmt integrierten Entwurf des Planierens der Einheit und der Stanzeinheit an. Die Planiereneinheit stellt die gute Flachheit des Blattes, bevor sie locht sicher und rollt die Formung. Die Stanzeinheit lochte die Löcher, die auf der Profilzeichnung basierten. Diese Art des Entwurfs ist ein wirtschaftliches, haben wir auch hohe Geschwindigkeit und hohen Produktivitätsentwurf.

1. Planieren der Rolle: herauf Rollen der Schicht 3 unter Rollen der Schicht 4

2. Material des Planierens der Rolle: 40Cr, HRC 48-52°, 80mm im Durchmesser

3. Planieren von Energie: 5.5kw

4. Lochende Art: hydraulisches Lochen; Vorlochen

5. Hydraulische Kraft: 22kw

6. lochende Form: Cr12Mov, HRC58-62°

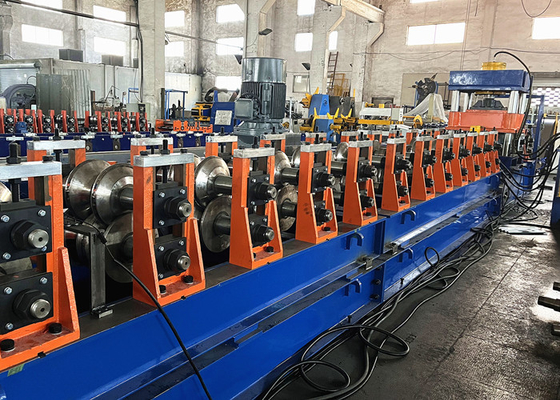

Hauptrolle, die Einheit bildet:

Es gibt 2 Sätze Rolle Einheiten für die Verarbeitung beider Leitschienen mit 2 Wellen und 3 Wellenleitschienen bildend. Die Rollenstände werden auf die Stahlplatte weggelaufen, die als Ganzes angehoben werden kann, um vorbei leicht zu ändern.

1. Rollende Schritte: 17 Schritte (17 Rollenstände)

2. Wellenmaterial: 80mm im Durchmesser; 40Cr HB220-260

3. Rollenmaterial: GCr15, HRC58-62°

4. Energie für die Rollenformung: 22kw

5. Antrieb und Getriebe: elektrisch Motorantrieb; Getriebegetriebe

6. Rolle, die Geschwindigkeit bildet: 0-15m/min

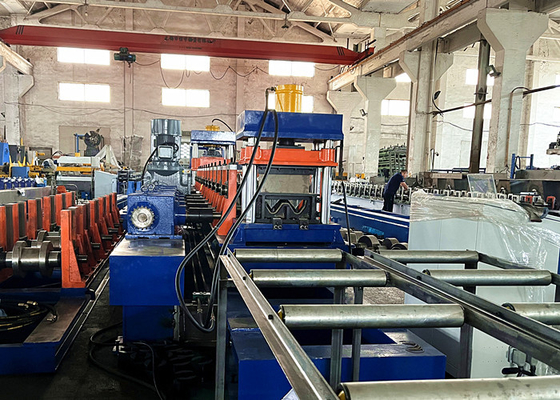

Hydraulische Schnitteinheit

1. Schnitt der Art: hydraulischer Ausschnitt; Schnitt nach der Rollenformung

2. Hydraulische Kraft: 22kw

3. Material des Ausschnittblattes: Cr12Mov, HRC58-62°

4. Schneidlängetoleranz: ±1.5mm

Glauben Sie der Angebotrolle Industry Company, die Maschinenlösungen für Landstraßenleitschienen-Reihen bildet:

1. Profilleitschienenmaschine 2 Wellen-/W

2. 3 Wellen-/Thrie-Strahlnleitschienenmaschine

3. Leitschienenänderung mit 2 Wellen und mit 3 Wellen über Maschine

4. Landstraßenleitschienen-Postenrolle, die Maschine bildet

5. Aushaumaschine der Landstraßenleitschienen-Endenplatte



Für weitere Landstraßenleitschienenmaschineneinzelheiten treten Sie mit uns bitte in Verbindung!
