Produktdetails:
Zahlung und Versand AGB:
|
Anwendung: | Für das Produzieren von gelüfteten Kabelbehältern | Gebildete Kabel-Behälter-Breite: | 100mm bis 300mm |
---|---|---|---|
Breite justieren: | Justieren Sie automatisch | lochende Presse: | mechanische Presse 80Ton |
Formung von Energie: | 15KW | Formung von Geschwindigkeit: | 10-15m/min |
Markieren: | Kabel-Behälter,der Maschine herstellt |

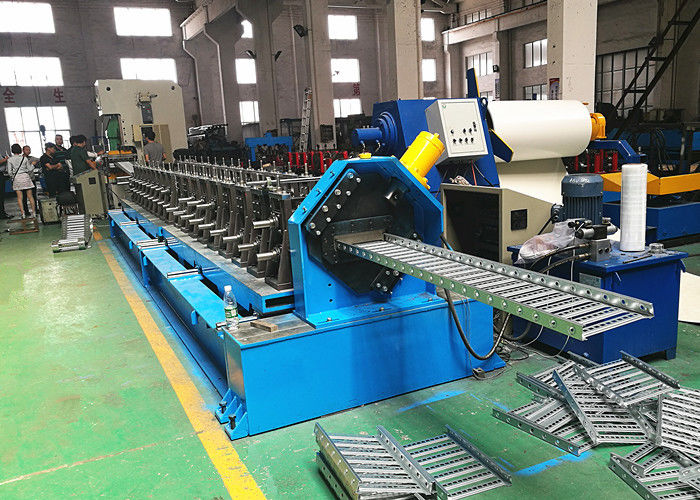

Automatisch stellen Sie die Kabel-Behälter-Rolle ein, die Maschine auf 100-300mm Breite bildet
Beschreibung
Diese Kabelbehälterfertigungsstraße kann feste untere Kabelbehälter, perforierte Kabelbehälter und cabble Behälter der Leiter mit 0.6-1.2mm galvanisierten Stahlspulen produzieren.
Stahlspulen durchlaufen Bespulung, das Abwickeln, die Fütterung, den Eintritt, der führen, die Rolle, die sich bildet und schneiden und ausgeben dann die gewünschten Produkte. Die Fertigungsstraße ist vollautomatisch, indem sie das Lochen, die Rollenformung kämmt und zur Länge in eine Linie schneidet.
Gebildete Kabelbehälterbreiten reichen von 100mm bis 300mm und Höhen reichen von 30mm bis 100mm, wie verlangt. Automatische Breite justieren bedeutet, dass Benutzer nur die Daten der Breite eingeben müssen, die auf Touch Screen gewünscht wird, der bequemer ist, als Handbuch für Benutzer viel Zeit speichern justieren und können.
Hauptkomponenten der Kabel-Behälter-Fertigungsstraße

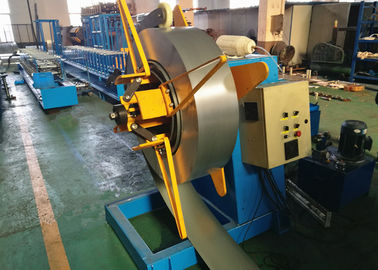

Einzelne Dornart mit hydraulischer Expansion und dem elektrischen Abwickeln; Stahlspulen halten und maximales Gewicht 3000kg Abwickelns

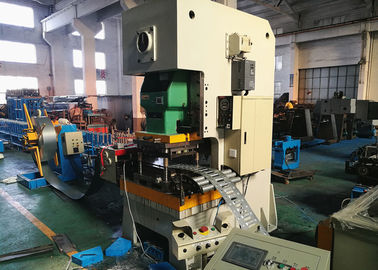

Die Kapazität der mechanischen Presse ist entsprechend der materiellen Stärke und den Schlitzen, die erfordert werden

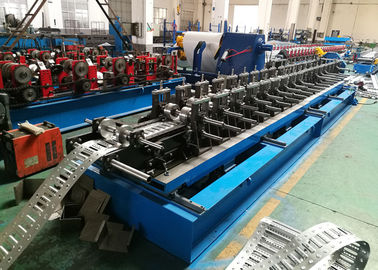

Beide Seiten der Rollenstände können sich durch den linearen Führer herein und heraus bewegen, zum des Abstandes zwischen den Rollen zu justieren
Benutzerbedarf, Ausschnittblätter für jedes Maß des gebildeten Kabelbehälters zu ändern
Unpowered Stütztabelle, verhindernd, die Endprodukte herunterfallen nach dem Schnitt
Mit Panasonic PLC-Kontrollsystem müssen Benutzer nur eingeben wünschten Schneidlänge und Quantität, die Maschine beginnt dementsprechend und hört auf zu arbeiten wenn Ende
Elektromagnetisches Ventil und Hydraulikventil Rexrroth
Hauptmaschinen-Vorteile
> Kann Form gelüftete Kabelbehälter-/Leiterkabelbehälter von 100mm bis 300mm Breite in einer Maschine rollen
> Automatisch stellen Sie den Abstand zwischen den Rollen auf jedes Maß ein
> Lochende Löcher und Schlitze der hohen Präzision durch mechanische Presse der hohen Geschwindigkeit 80Ton und der hohen Präzision
> Niedriger Gratausschnitt und genaue Genauigkeit der Schneidlänge
> Alle elektrischen und hydraulischen Elemente werden von der internationalen berühmten Marke vorgewählt
Die meisten wichtigen technischen Parameter
Nein. | Einzelteil | Parameter |
1. | Material kann die gebildete Rolle sein | 0.6-1.2mm milde Stärke galvanisierte Stahlspulen |
2. | Gebildete Kabelbehälterbreite | 100mm bis 300mm |
3. | Gebildete Kabelbehälterhöhe | 30mm, 50mm, 80mm, 100mm |
4. | Formstationen | 18 Stationen |
5. | Rolle, die Geschwindigkeit bildet | 15kw |
6. | Energie für die Rollenformung | 10-15m/min (nicht einschließlich Ausschnitt) |
7. | Energie für den Schnitt | 5.5kw |
Endprodukt-Bilder als Referenz
