Herkunftsort: | China |
Markenname: | BELIEVE INDUSTRY |
Zertifizierung: | CE |
Modellnummer: | BELI-CABLETRAY |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | According to customers' requirement |
Verpackung Informationen: | Seetaugliche Standardverpackung, eingewickelt mit Plastikfilm und mit Stahldraht befestigt |
Lieferzeit: | 90 bis 120 Tage |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsmaterial-Fähigkeit: | 45 Sätze pro Viertel |
Maschinen-Art: | Kalte Rollforming-Maschine | Maschinen-Anwendung: | Weitverbreitet für Stahlkonstruktionsbauwesen |
---|---|---|---|
Kabel-Behälter-Größe: | 100-600mm Breite, 50-150mm Höhe | Breiten justieren: | Automatisch justieren Sie, unendlich justierbar |
Kontrollsystem: | Plc-Kontrollsystem mit Touch Screen lassen Platte laufen | Maschinen-Geschwindigkeit: | 10-15m/min |

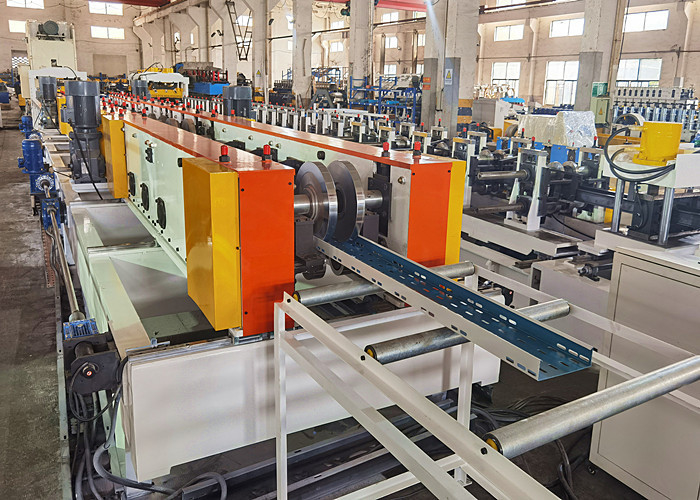

Galvanisierter Stahl/Edelstahl/vorgestrichenes Stahl-perforiertes Kabel Tray Roll Forming Production Line
Durchlöcherte Art Kabelbehälter sind weitverbreitet, wenn sie große Volumen der Hochleistungsstromkabel installiert. Sie hat den Vorteil von Belüftung, die volle Freifeldbewertung vom Kabel macht und das Leben der Kabel groß erhöhen kann.
Glauben Sie Entwürfen Industry Company und stellt die Kabelbehälterrolle her, welche die Linien bildet, die auf der Anforderung der Kunden basieren. Unsere Maschine kann Kanalkabelbehälter, Leiterkabelbehälter und perforierte Kabelbehälter, usw. mit 1.0mm - 4.0mm Stärke und 40mm bis 1500mm Breite produzieren. Anwendbares Materail sind galvanisierte Stahlspulen, vorgestrichene Spulen, Edelstahlspulen, etc.
Nein. | Kabel Tray Width (Millimeter) | Kabel Tray Height (Millimeter) |
1. | 50 / 100/150 | 15 / 35/50/80/100 |
2. | 200 / 300/400/500/600/1000 | 50 / 80/100/150/200/250 |
Hauptmaschinen-Eigenschaften
* Kundengebundene Maschine entworfen entsprechend erforderlichen Größen, materieller Stärke, Mustern des lochenden Lochs und Profilen.
* Automatische Größenanpassung, einfache Operation und zeitsparend.
* Vore-schneidend Art, kein Bedarf, Ausschnittblätter für jede Behältergröße zu ändern.
* Rollen laufen Vakuumwärmebehandlung für große Härte durch.
* Lochende Presse der Hochgeschwindigkeits- und hohen Präzision
Ganze Linie Komponenten und Plan
Ganzes
Ganze Linie Arbeitsprozeß: decoiling - planierend - lochende - vor-schneidend - Rollenformung - Endprodukte
Technische hauptsächlichparameter
1. Rohstoff-Informationen
1,1 kann Material benutzt werden: galvanisierte Stahlspulen, vorgestrichene Stahlspulen, Edelstahlspulen
1,2 materielle Stärke: 1.0-4.0mm
1,3 Materialfestigkeit: 195-235Mpa
2. Maschinen-technische Parameter
2,1 Decoiler und Planieren der Einheitsart: integrierte Art decoiler und Planierer
2,2 max. Belastbarkeit Decoiler: 5000kgs
2,3 Planieren der Einheit: Entwurf mit 9 Rollen, Spitzen4 Rollen, Rollen der Unterseite 5, die für gute Flachheit bevor dem Lochen planieren
2,4 Material des Planierens von Rollen: Vollwellen 40Cr mit 70mm Durchmesser
2,5 Rolle, die Schritte bildet: 20-28 Schritte
2,6 Netzspannung: 11kw * Elektromotor 2 für die Rollenformung
2,7 Material der Welle: Vollwellen 40Cr mit 80mm Durchmesser
2,8 Material von Rollen: GCr15, HRC58-62
2,9 Rolle, die Geschwindigkeit bildet: 8-15m/min nicht einschließlich das Lochen und den Schnitt
2,10 Kontrollsystem: automatisches PLC-Kontrollsystem
2,11 Ansteuersystem: elektrischer Motorantrieb über Kette
2,12 lochende Art: lochende Presse der Hochgeschwindigkeits- und hohen Präzision
2,13 Material der lochenden Form: Cr12Mov, HRC58-62
2,14 Schnitt des Systems: hydraulische Schnittart, vor-schneidend vor der Rollenformung
2,15 Energie für den Schnitt: 7.5kw
2,16 Material des Ausschnittblattes: Cr12Mov, HRC58-62
2,17-Schneidlänge-Toleranz: +/- 1.5mm
Wenn Sie weitere Maschineneinzelheiten benötigen, treten Sie mit uns bitte direkt in Verbindung.
Ansprechpartner: Mr. Darren Mao
Telefon: +86 186 16927760
Faxen: 86-510-8827-9556
