| Herkunftsort: | China |
| Markenname: | BELIEVE INDUSTRY |
| Zertifizierung: | CE |
| Modellnummer: | BELI-CT450 |
| Min Bestellmenge: | 1 Satz |
|---|---|
| Preis: | According to customers' requirement |
| Verpackung Informationen: | Seetaugliche Standardverpackung, eingewickelt mit Plastikfilm und mit Stahldraht befestigt |
| Lieferzeit: | 60 bis 90 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 45 Sätze pro Viertel |
| Anwendung: | Für das Produzieren von Stahlkabelbehältern und von Kabelleitern | Breite justieren: | Automatische Breitenanpassung |
|---|---|---|---|
| Kontrollsystem: | Automatisches PLC-Kontrollsystem | Ansteuersystem: | Elektrischer Motorantrieb über Kette |
| Schnitt des Systems: | Hydraulisch betriebenes Schnittsystem | Stromversorgung: | 380V, 50Hz, 3Ph |
| Maschinen-Art: | Cold roll Maschine bildend | Rohstoff: | Kalte/warm gewalzte Stahlspulen |

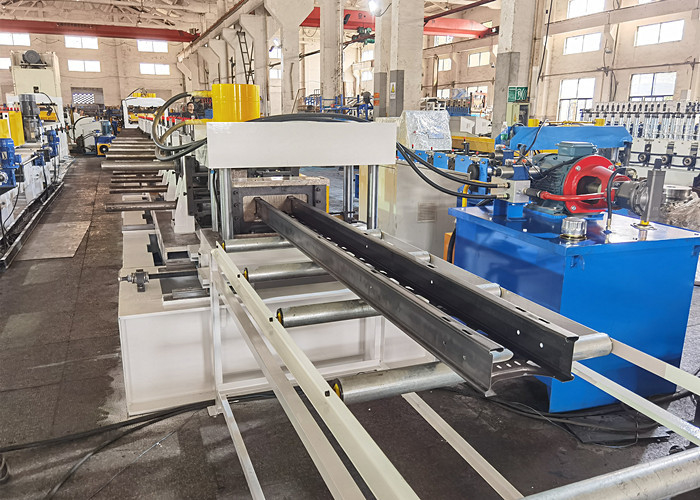

50mm/300mm/450mm/600mm Breite, welche die elektrische Leitungs-Leiter-Hochleistungsrolle bildet Maschine verkabelt
Diese Kabelbehälterrolle, die Linie bildet, kann 150mm 300mm produzieren 450mm und 600mm Breitenkabel-Leiterbehälter. Ganze Fertigungsstraße ist bestandenes decoiler und planiert Einheit, Stanzeinheit, die Rolle, die Einheit bilden, Schneidvorrichtung, Kontrollsystem und Hydrauliksystem, etc.
Mit dem automatischen Breitenanpassungsentwurf müssen Benutzer nur in der Breite der Kabelbehälter befestigen, dann bewegen sich die Rollen dementsprechend für die Rolle, die erforderliche Breiten bildet. Hauptmaterial kann benutzt werden sind galvanisierte Stahlspulen, Pulver beschichtete Stahlkalte/warm gewalzte Stahlspulen der spulen, mit 1.0mm bis 3.0mm Stärke.
Hauptkomponenten der Kabel-Leiter-Fertigungsstraße

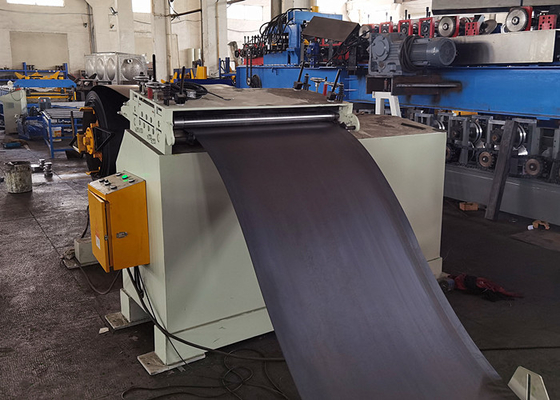

| 1. | Decoiler u. Planierer | Integrierter Entwurf des decoiler und des Planierers |

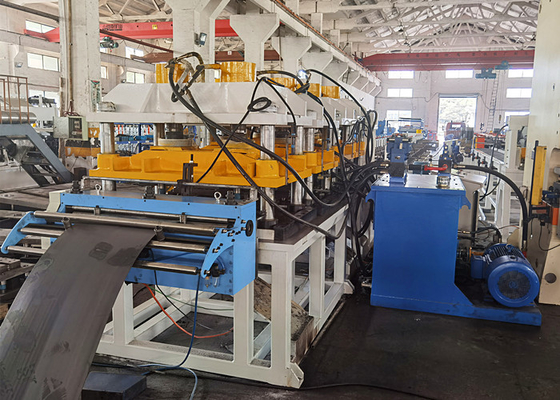

| 2. | Stanzeinheit | Hydraulisches angetriebenes lochendes Gerät |
| 3. | Rolle, die Einheit bildet | Elektrischer Motorantrieb über Kette |

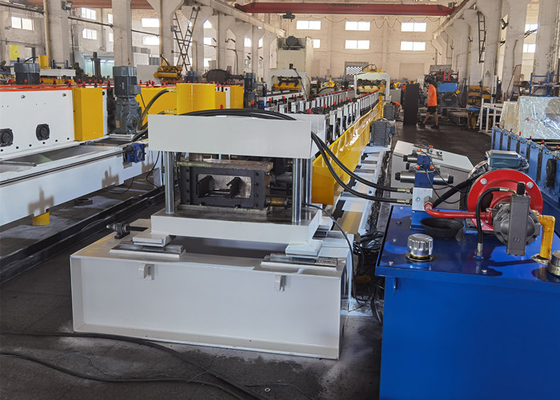

| 4. | Schnitt der Einheit | Hydraulisch betriebene Schnittart; Haltausschnitt; müssen Sie Ausschnittblätter für jede Größe ändern |
| 5. | Durchbruch-Tabelle | Unpowered Art, für die Unterstützung der Endprodukte |
| 6. | Elektrischer Schaltschrank | Zwei Sätze, einer für lochende Löcher und Schlitze, einer für die bildende Rolle und Schnitt |
| 7. | Hydrauliksystem | Zwei Sätze, einer für das Lochen, einer für den Schnitt |
Arbeitsprozeß: decoiling - materieller Planieren - lochender oder Prägungs- Rollenformung - Ausschnitt - Endprodukt
Technische hauptsächlichparameter
1. Wesentliche Information
1,1 Rohstoff: kaltgewalzte Stahlspulen; warm gewalzte Stahlspulen; Edelstahlspulen
1,2 materielle Stärke: 1.0-3.0mm
1,3 Materialfestigkeit: Flussstahl; 235-345Mpa
2. Technische Daten
2,1 Maschinenlänge: ca. 15 Meter
2,2 Maschinenbreite: ca. 1,5 Meter
2,3 Maschinenhöhe: ca. 1,2 Meter
3. Technische Parameter
3,1 Rollenstationen/, die Schritte bilden: 20-28 Stationen
3,2 Netzspannung: 15kw * Elektromotor 2 für die Rollenformung
3,3 Breitenanpassung: 1.5kw * Elektromotor 2 für Breitenanpassung
3,4 hydraulische Kraft: 7.5kw für das Lochen und die Prägung und den Schnitt
3,5 Planieren der Einheit: Rolle 7 für das Planieren, herauf 3 und Rollen der Unterseite 4
3,6 Material des Planierens der Einheit: Vollwelle 40Cr mit 120mm Durchmesser
3,7 Material der lochenden Form: Cr12Mov, HRC58-62
3,8 Material von Rollen: GCr15 mit Vakuumwärmebehandlung, Oberfläche mit chromiert überzogen
Kabel-Leiter-Proben als Referenz
Wenn Sie weitere Maschineneinzelheiten benötigen, treten Sie mit uns bitte direkt in Verbindung.
