Herkunftsort: | China |
Markenname: | BELIEVE INDUSTRY |
Zertifizierung: | CE |
Modellnummer: | BELI-CT300 |
Preis: | Contact Us For Best Price |
---|---|
Verpackung Informationen: | Die Hauptrolle, die Maschine bildet, ist nackte Verpackung und befestigt innerhalb des Behälters, we |
Lieferzeit: | 90 bis 120 Tage |
Zahlungsbedingungen: | 30% TT als Ablagerung, 70% nach Geräteprüfung und nehmen vor Lieferung an |
Versorgungsmaterial-Fähigkeit: | 45 Sätze pro Viertel |
Anwendung: | Für das Produzieren 100-300mm von breiten Kabel-Behältern | Breite justieren: | automatisch justieren Sie |
---|---|---|---|
Control System: | PLC-Steuerung | Drive System: | Elektrisch gefahren über Kette |
Ausschnitt-System: | Hydraulisch betriebenes Ausschnittsystem | Power Supply: | 380V, 50Hz, 3Ph |

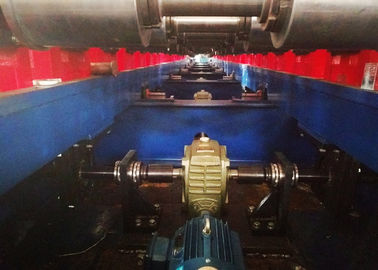

100-300mm Kabel-Behälter Rollforming-Maschine, perforierte Kabel-Behälter-Fertigungsstraße
Beschreibung
Diese Kabelbehälter Rollforminglinie ist für das Produzieren 100mm bis 300mm von breiten Kabelbehältern bestimmt und hergestellt. Hauptmaterial kann die gebildete Rolle sein sind galvanizsed Stahlspulen des heißen Bades, vor-galvanisierte Stahlspulen und Edelstahlspulen mit der Stärke von 1.0-2.5mm. Jede Seite der Rollenstände sind auf eine allgemeine Basis installiert, die durch den linearen Führer automatisch herein und heraus sich bewegen kann, so ist es einfach für Benutzer, den Abstand zwischen Rollen auf das Produzieren von Kabelbehältern mit verschiedenen Maßen einzustellen.
Standardausrüstungen
Arbeitsprozeß
Abwickelnde Stahlspule--->material Planieren--->punching Löcher und Muster--->rollformed zu gewünschten Abschnitten--->cutting--->final Produkte
Hauptkomponenten der ganzen Linie
1. 5Ton Decoiler -- Manuelles decoiler oder hydraulisches decoiler sind abhängen von der Anforderung der Kunden
2. Planieren der Einheit -- Wenn materielle Stärke mehr als 1.5mm ist, rüsten wir eine Planiereneinheit für gute Flachheit der Materialoberfläche aus
3. Hydraulische Stanzeinheit -- Lochende Formen hängen von den Löchern, Schlitze ab und Musterkunden fordern
4. Rollforming-Einheit -- Abstand zwischen Rollen kann leicht sein justieren, Kette diven
5. Hydraulische Ausschnitt-Einheit -- Schnitt nach der bildenden Rolle, Halt-zu-geschnittene Art
6. Durchbruch-Zieltabellen -- Empfangen von rollformed Kabelbehältern nach dem Schnitt zu erforderlicher Länge
7. Elektrischer Schaltschrank -- Touch Screen zusammen mit Knopfart für Operation
8. Hydraulisches Staion -- Angebotenergie für das Lochen und den Schnitt
Einzelspezifikationen
Einzelteil | Spezifikationen | |||
A | Wesentliche Information | 1. | Rohstoff | Galvanisierter Stahl des heißen Bades, Vor-galvanisierter Stahl, Edelstahl |
2. | Materielle Stärke | 1.0-2.5mm | ||
3. | Materialfestigkeit | 235-345Mpa | ||
B | Maschinen-Spezifikation | 1. | Maschinen-Länge | Ca. 15m |
2. | Maschinen-Breite | Ca. 1.5m | ||
3. | Maschinen-Höhe | Ca. 1.2m | ||
C | Technische Spezifikationen | 1. | Rollen-Stationen | 26 Stationen |
2. | Netzspannung | 15kw * 2 für die Rollenformung | ||
3. | Breite justieren Energie | 1.5kw * 2 | ||
4. | Hydraulische Kraft | 7.5kw für das Lochen und den Schnitt | ||
5. | Wellen-Material | 40Cr mit 110mm im Durchmesser, Oberfläche mit dem Chrom überzogen | ||
6. | Rollen-Material | GCr15 mit Vakuumwärmebehandlung, Oberfläche mit chromiert überzogen |
Zu mehr Maschineninformation treten Sie mit uns bitte in Verbindung.
Ansprechpartner: Mr. Darren Mao
Telefon: +86 186 16927760
Faxen: 86-510-8827-9556
