Herkunftsort: | CHINA |
Markenname: | BELIEVE INDUSTRY |
Zertifizierung: | CE |
Modellnummer: | BELI-CT300 |
Min Bestellmenge: | 1 Satz |
---|---|
Preis: | According to customers' requirement |
Verpackung Informationen: | Seetaugliche Standardverpackung, eingewickelt mit Plastikfilm und mit Stahldraht befestigt |
Lieferzeit: | 90 bis 120 Tage |
Zahlungsbedingungen: | T/T, L/C |
Versorgungsmaterial-Fähigkeit: | 45 Sätze pro Viertel |
Anwendung: | Für das Produzieren von Stahlkabelbehältern und von Kabelleitern | Breite justieren: | Automatische Breitenanpassung |
---|---|---|---|
Kontrollsystem: | Automatisches PLC-Kontrollsystem | Ansteuersystem: | Elektrischer Motorantrieb über Kette |
Schnitt des Systems: | Hydraulisch betriebenes Schnittsystem | Stromversorgung: | 380V, 50Hz, 3Ph |
Maschinen-Art: | Cold roll Maschine bildend | Rohstoff: | Kalte/warm gewalzte Stahlspulen |
100-300mm Kabel Tray Rollforming Machine, perforiertes Kabel Tray Production Line
Diese Kabelbehälterrolle, die Linie bildet, kann 100mm bis 300mm Breitenkabelbehälter und Kabelleitern mit automatischer Breitenanpassung produzieren. Benutzer müssen nur in der Breite der Kabelbehälter befestigen, können die Rollenstände einziehen und den Abstand zwischen den Rollen auf verschiedene Kabelbehälterbreiten heraus einstellen. Hauptmaterial kann benutzt werden sind kalte/warm gewalzte Stahlspulen mit 1.0mm bis 2.5mm Stärke.
Ganze Fertigungsstraße besteht aus hydraulischem decoiler, materielle Planiereneinheit, Stanzeinheit, Prägungseinheit, materielle leitende Einheit, die Rolle, die Einheit bilden, Ausschnitteinheit, Stütztabelle, elektrischer Schaltschrank und hydraulische Station, etc.
* Decoiler: manuelles decoiler/hydraulisches decoiler (hängen Sie von der Anforderung der Kunden) ab

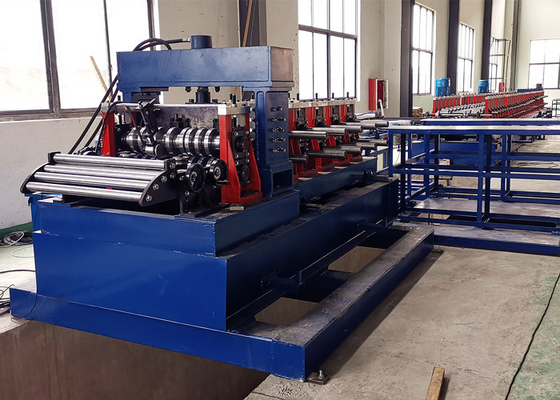

* Planieren der Einheit: wenn materielle Stärke mehr als 1.5mm ist, rüsten wir eine Planiereneinheit für gute Flachheit des Materials aus

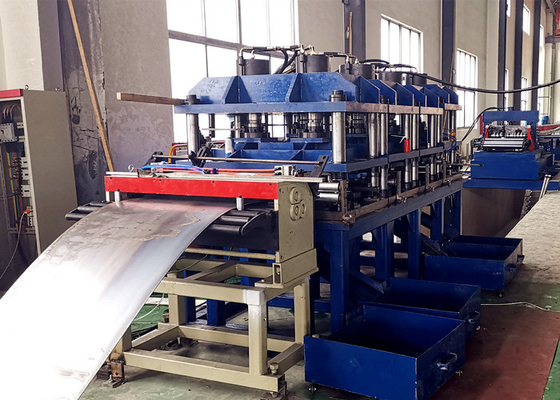

* Hydraulische Stanzeinheit: lochende Löcher, Schlitze und Muster, wie Kunden fordern

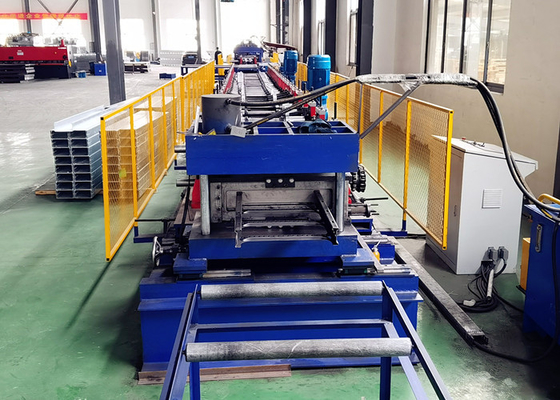

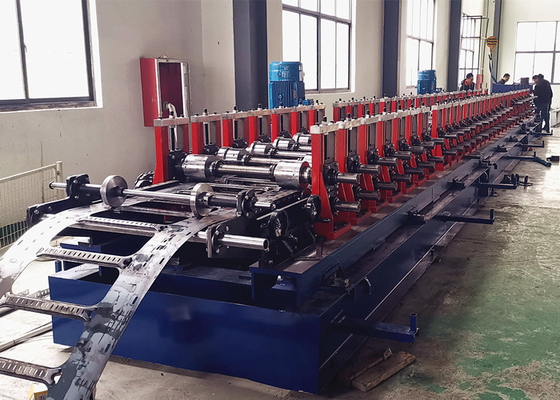

* Rollforming-Einheit: automatische Breitenanpassung, 1.5kw * 2 Motoren für die Justage der Rollenstände
* Hydraulische Schnitteinheit: Schnitt nach der bildenden Rolle, hydraulischer angetriebener Ausschnitt, Halt-zu-geschnittene Art
* Durchbruch-Tabellen: nach dem Schnitt stützen Sie die Kabelbehälter und die Kabelleitern
* Elektrischer Schaltschrank: Plc-Kontrollsystem, berühmte elektrische Komponenten der Marke (Siemens, Panasonic, YASKAWA, usw.)
* Hydraulische Station: Angebotenergie für das Lochen, die Prägung und den Schnitt
Arbeitsprozeß: Spulenabwickeln - Materialplanieren - lochender oder Prägungs- Rollenformung - Ausschnitt - Endprodukt
Technische hauptsächlichparameter
1. Wesentliche Information
1,1 Rohstoff: kaltgewalzte Stahlspulen; warm gewalzte Stahlspulen; Edelstahlspulen
1,2 materielle Stärke: 1.0-2.5mm
1,3 Materialfestigkeit: Flussstahl; 235-345Mpa
2. Technische Daten
2,1 Maschinenlänge: ca. 15 Meter
2,2 Maschinenbreite: ca. 1,5 Meter
2,3 Maschinenhöhe: ca. 1,2 Meter
3. Technische Parameter
3,1 Rollenstationen/, die Schritte bilden: 20-28 Stationen
3,2 Netzspannung: 15kw * Elektromotor 2 für die Rollenformung
3,3 Breitenanpassung: 1.5kw * Elektromotor 2 für Breitenanpassung
3,4 hydraulische Kraft: 7.5kw für das Lochen und die Prägung und den Schnitt
3,5 Planieren der Einheit: Rolle 7 für das Planieren, herauf 3 und Rollen der Unterseite 4
3,6 Material des Planierens der Einheit: Vollwelle 40Cr mit 120mm Durchmesser
3,7 Material der lochenden Form: Cr12Mov, HRC58-62
3,8 Material von Rollen: GCr15 mit Vakuumwärmebehandlung, Oberfläche mit chromiert überzogen
Kabel-Behälter u. Kabel-Leiter-Proben als Referenz
Wenn Sie weitere Maschineneinzelheiten benötigen, treten Sie mit uns bitte direkt in Verbindung.
Ansprechpartner: Mr. Darren Mao
Telefon: +86 186 16927760
Faxen: 86-510-8827-9556
